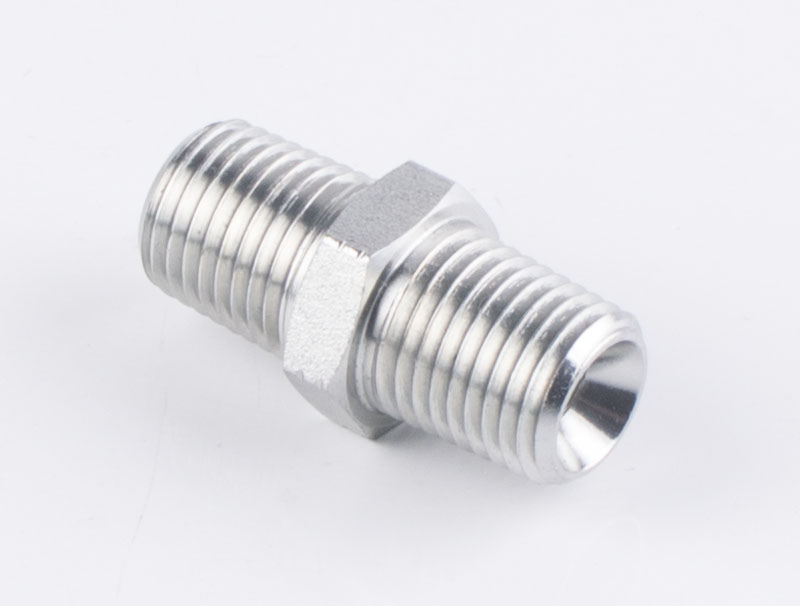

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 1N NPT MALE

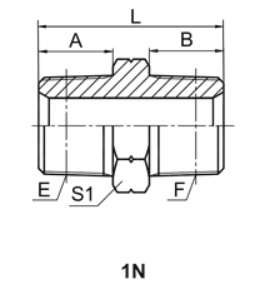

| PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F | A | B | L | S1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-02 | Z1/8"X27 | Z1/8"X27 | 10.5 | 10.5 | 27 | 12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-02-04 | Z1/8"X27 | Z1/4"X18 | 10.5 | 15 | 31 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-02-06 | Z1/8"X27 | Z3/8"X18 | 10.5 | 16 | 32 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-04 | Z1/4"X18 | Z1/4"X18 | 15 | 15 | 35 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-04-06 | Z1/4"X18 | Z3/8"X18 | 15 | 16 | 37 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-04-08 | Z1/4"X18 | Z1/2"X14 | 15 | 19.5 | 41.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-06 | Z3/8"X18 | Z3/8"X18 | 16 | 16 | 38 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-06-08 | Z3/8"X18 | Z1/2"X14 | 16 | 19.5 | 43.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-06-12 | Z3/8"X18 | Z3/4"X14 | 16 | 19.5 | 45.5 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-08 | Z1/2"X14 | Z1/2"X14 | 19.5 | 19.5 | 47 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-08-12 | Z1/2"X14 | Z3/4"X14 | 19.5 | 19.5 | 49 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-08-16 | Z1/2"X14 | Z1"X11.5 | 19.5 | 25.5 | 56 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-12 | Z3/4"X14 | Z3/4"X14 | 19.5 | 19.5 | 49 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-12-16 | Z3/4"X14 | Z1"X11.5 | 19.5 | 25.5 | 55 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-12-20 | Z3/4"X14 | Z1.1/4"X11.5 | 19.5 | 26.5 | 59 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-16 | Z1"X11.5 | Z1"X11.5 | 25.5 | 25.5 | 61 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-16-20 | Z1"X11.5 | Z1.1/4"X11.5 | 25.5 | 26.5 | 64 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-16-24 | Z1"X11.5 | Z1.1/2"X11.5 | 25.5 | 27.5 | 68 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-20 | Z1.1/4"X11.5 | Z1.1/4"X11.5 | 26.5 | 26.5 | 65 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-20-24 | Z1.1/4"X11.5 | Z1.1/2"X11.5 | 26.5 | 27.5 | 69 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-24 | Z1.1/2"X11.5 | Z1.1/2"X11.5 | 27.5 | 27.5 | 69 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-24-32 | Z1.1/2"X11.5 | Z2"X11.5 | 27.5 | 27.5 | 72 | 65 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1N-32 | Z2"X11.5 | Z2"X11.5 | 27.5 | 27.5 | 71 | 65 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
America adaptor striaght 1J JIC MALE 37° CONE
AMERICA ELBOW ADAPTER JIC 1J4 MALE 37°CONE
AMERICA ELBOW ADAPTER 90° JIC 1J9 MALE 37°CONE
HYDRAULIC ADAPTOR 1JB-WD JIC MALE 37°CONE/BSP MALE CAPTIVE SEAL
HYDRAULIC ADAPTOR 1JF JIC MALE 37° CONE / ORFS MALE
HYDRAULIC JIC THREAD 1JG MALE 37°FLARE/BSP MALE O-RING
