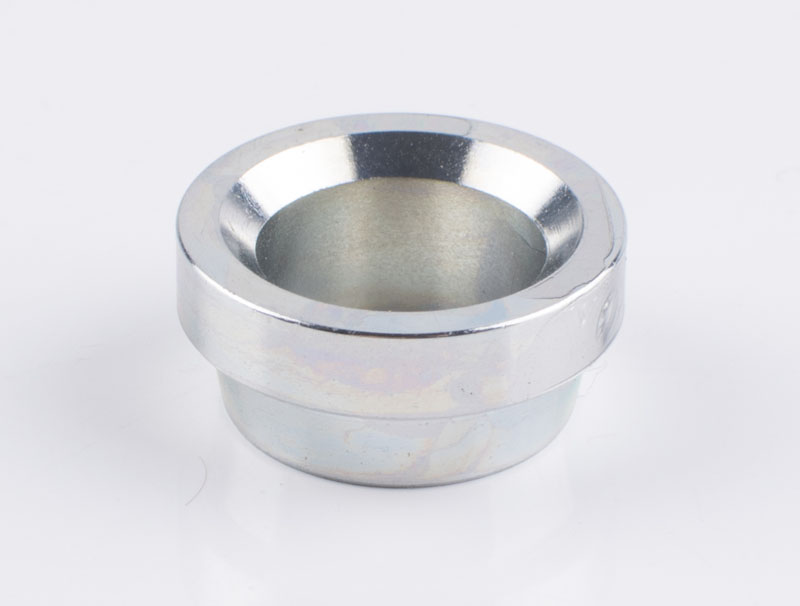

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC NB300 JICINCH SLEEVE
|
PART NO. |

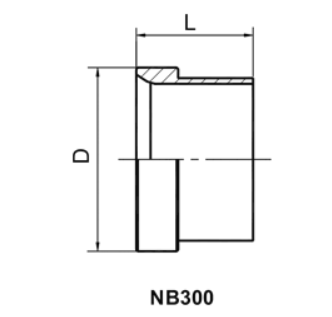

THREAD | TUBE O.D. | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||
| In. | D | L | |||||||||||||||||||||||||||||||||||||||||
| NB300-04 | 7/16"X20 | 1/4" | 9.73 | 10.4 | |||||||||||||||||||||||||||||||||||||||
| NB300-05 | 1/2"X20 | 5/16" | 11.3 | 11.2 | |||||||||||||||||||||||||||||||||||||||
| NB300-06 | 9/16"X18 | 3/8" | 12.75 | 12.7 | |||||||||||||||||||||||||||||||||||||||
| NB300-08 | 3/4"X16 | 1/2" | 17.32 | 14.2 | |||||||||||||||||||||||||||||||||||||||
| NB300-10 | 7/8"X14 | 5/8" | 20.24 | 16.8 | |||||||||||||||||||||||||||||||||||||||
| NB300-12 | 1.1/16"X12 | 3/4" | 24.69 | 17.3 | |||||||||||||||||||||||||||||||||||||||
| NB300-14 | 1.3/16"X12 | 7/8" | 27.86 | 19.3 | |||||||||||||||||||||||||||||||||||||||
| NB300-16 | 1.5/16"X12 | 1" | 31.04 | 19.8 | |||||||||||||||||||||||||||||||||||||||
| NB300-20 | 1.5/8"X12 | 1.1/4" | 38.96 | 23.1 | |||||||||||||||||||||||||||||||||||||||
| NB300-24 | 1.7/8"X12 | 1.1/2" | 45.31 | 28.4 | |||||||||||||||||||||||||||||||||||||||
| NB300-32 | 2.1/2"X12 | 2" | 61.19 | 30.2 | |||||||||||||||||||||||||||||||||||||||
