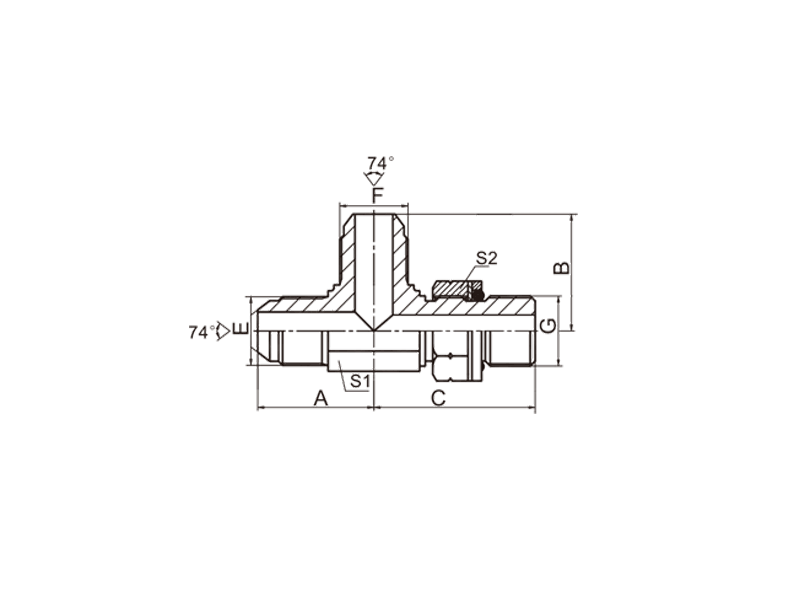

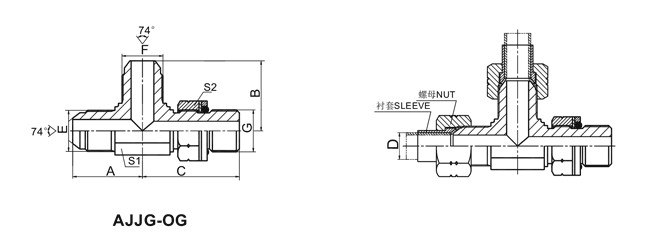

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC AJJG-OG JIC MALE/JIC MALE/BSP MALE O-RING
PART NO. | THREAD | O-RING | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E | F | G | G END | A | B | C | S1 | S2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AJJG-04OG | 7/16"X20 | 7/16"X20 | G1/4"X19 | 10.77X2.62 | 26.6 | 26.5 | 31.9 | 14 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AJJG-05-05-04OG | 1/2"X20 | 1/2"X20 | G1/4"X19 | 10.77X2.62 | 26.6 | 26.6 | 31.3 | 14 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AJJG-05-06-04OG | 1/2"X20 | 9/16"X18 | G1/4"X19 | 10.77X2.62 | 26.6 | 26.9 | 31.3 | 14 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AJJG-06OG | 9/16"X18 | 9/16"X18 | G3/8"X19 | 13.94X2.62 | 28.5 | 28.5 | 36.8 | 16 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AJJG-06-06-04OG | 9/16"X18 | 9/16"X18 | G1/4"X19 | 10.77X2.62 | 26.9 | 26.9 | 31.3 | 14 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AJJG-08-08-06OG | 3/4"X16 | 3/4"X16 | G3/8"X19 | 13.94X2.62 | 32 | 32 | 36.8 | 19 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AJJG-08OG | 3/4"X16 | 3/4"X16 | G1/2"X14 | 17.12X2.62 | 35 | 35 | 43.2 | 22 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AJJG-10-10-08OG | 7/8"X14 | 7/8"X14 | G1/2"X14 | 17.12X2.62 | 37.8 | 37.8 | 44 | 22 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AJJG-12OG | 1.1/16"X12 | 1.1/16"X12 | G3/4"X14 | 23.47X2.62 | 44 | 44 | 49.5 | 27 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AJJG-16OG | 1.5/16"X12 | 1.5/16"X12 | G1"X11 | 29.74X3.53 | 48.8 | 48.8 | 53 | 33 | 41 |
