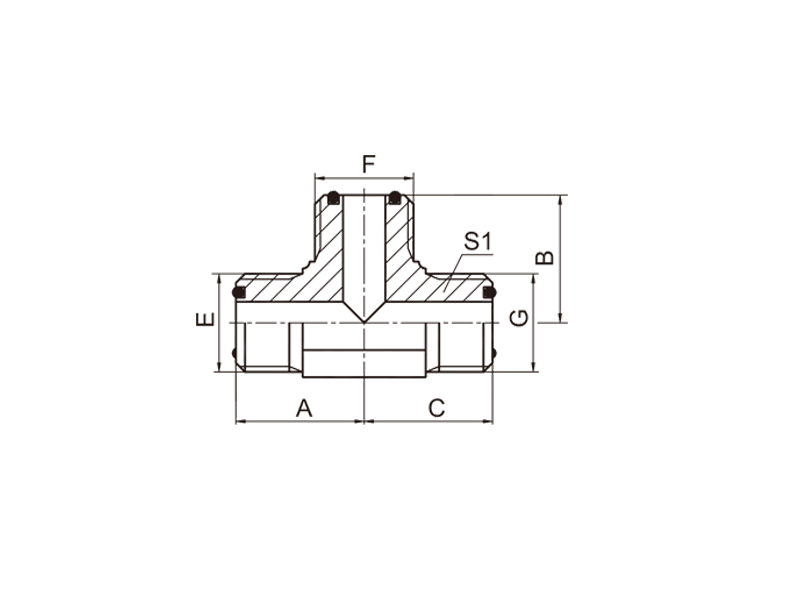

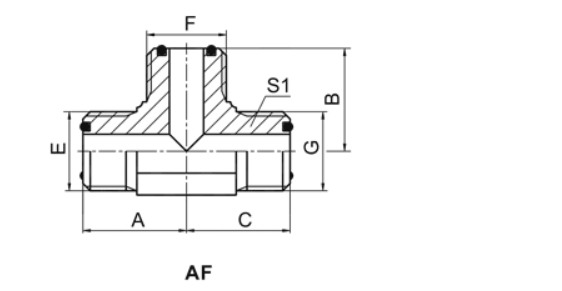

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC AF ORFS MALE O-RING TEE
PART NO. | THREAD | O-RING | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E | F | G | E END | F END | G END | A | B | C | S1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AF-04 | 9/16"X18 | 9/16"X18 | 9/16"X18 | O011 | O011 | O011 | 23 | 23 | 23 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AF-06 | 11/16"X16 | 11/16"X16 | 11/16"X16 | O012 | O012 | O012 | 27 | 27 | 27 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AF-08 | 13/16"X16 | 13/16"X16 | 13/16"X16 | O014 | O014 | O014 | 31 | 31 | 31 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AF-10 | 1"X14 | 1"X14 | 1"X14 | O016 | O016 | O016 | 36.5 | 36.5 | 36.5 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AF-12 | 1.3/16"X12 | 1.3/16"X12 | 1.3/16"X12 | O018 | O018 | O018 | 40.3 | 40.3 | 40.3 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AF-16 | 1.7/16"X12 | 1.7/16"X12 | 1.7/16"X12 | O021 | O021 | O021 | 44.5 | 44.5 | 44.5 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AF-20 | 1.11/16"X12 | 1.11/16"X12 | 1.11/16"X12 | O025 | O025 | O025 | 47.5 | 47.5 | 47.5 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AF-24 | 2"X12 | 2"X12 | 2"X12 | O029 | O029 | O029 | 53.5 | 53.5 | 53.5 | 50 |
