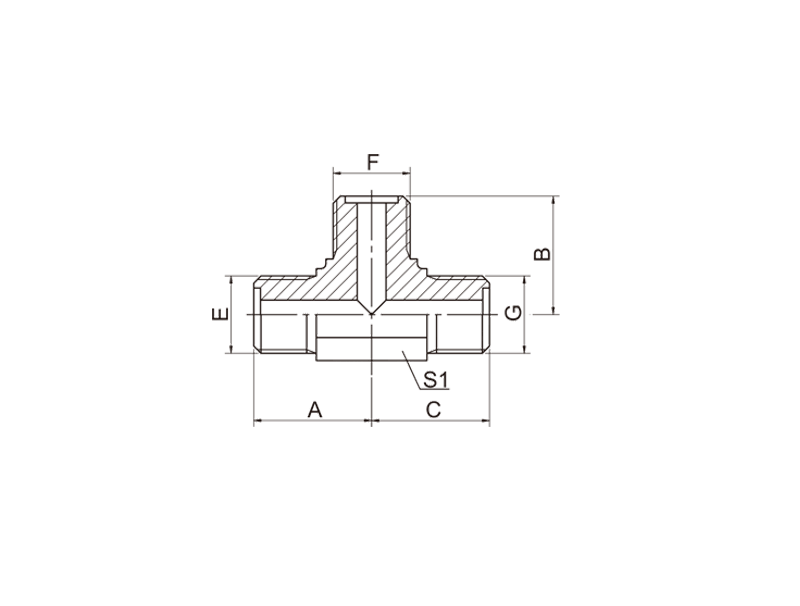

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC AE METRIC MALE O-RING TEE
PART NO. | THREAD | O-RING | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E、F、G | E、F、G | A | B | C | S1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AE-14 | M14X1.5 | 10X1.9 | 22.5 | 22.5 | 22.5 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AE-16 | M16X1.5 | 11X1.9 | 24 | 24 | 24 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AE-18 | M18X1.5 | 13X1.9 | 26 | 26 | 26 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AE-22 | M22X1.5 | 16X2.4 | 29 | 29 | 29 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AE-27 | M27X1.5 | 20X2.4 | 32.5 | 32.5 | 32.5 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AE-30 | M30X1.5 | 24X2.4 | 35.5 | 35.5 | 35.5 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AE-36 | M36X2 | 30X3.1 | 42 | 42 | 42 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AE-39 | M39X2 | 32X3.1 | 47.5 | 47.5 | 47.5 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AE-42 | M42X2 | 35X3.1 | 49.5 | 49.5 | 49.5 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AE-45 | M45X2 | 38X3.1 | 52.5 | 52.5 | 52.5 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AE-52 | M52X2 | 40X3.1 | 57 | 57 | 57 | 50 |
