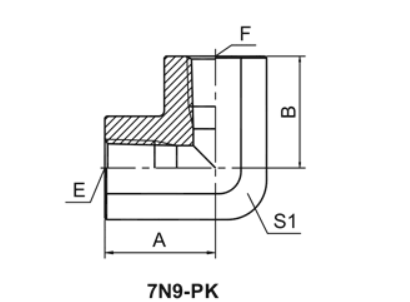

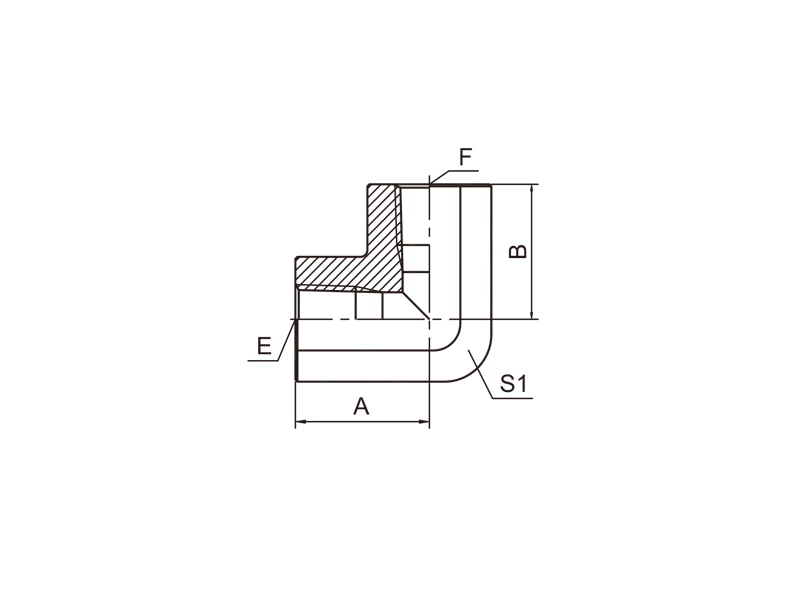

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 7N9-PK 90° ELBOW NPT FEMALE
PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E | F | A | B | S1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N9-02PK | Z1/8"X27 | Z1/8"X27 | 20 | 20 | 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N9-02-04PK | Z1/8"X27 | Z1/4"X18 | 20 | 22.5 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N9-04PK | Z1/4"X18 | Z1/4"X18 | 22.5 | 22.5 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N9-04-06PK | Z1/4"X18 | Z3/8"X18 | 25 | 26 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N9-06PK | Z3/8"X18 | Z3/8"X18 | 26 | 26 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N9-06-08PK | Z3/8"X18 | Z1/2"X14 | 26 | 31 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N9-08PK | Z1/2"X14 | Z1/2"X14 | 31 | 31 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N9-08-12PK | Z1/2"X14 | Z3/4"X14 | 34 | 34 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N9-12PK | Z3/4"X14 | Z3/4"X14 | 34 | 34 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N9-12-16PK | Z3/4"X14 | Z1"X11.5 | 42 | 42 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N9-16PK | Z1"X11.5 | Z1"X11.5 | 42 | 42 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N9-20PK | Z1.1/4"X11.5 | Z1.1/4"X11.5 | 48 | 48 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N9-24PK | Z1.1/2"X11.5 | Z1.1/2"X11.5 | 53 | 53 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N9-32PK | Z2"X11.5 | Z2"X11.5 | 62 | 62 | 70 |
