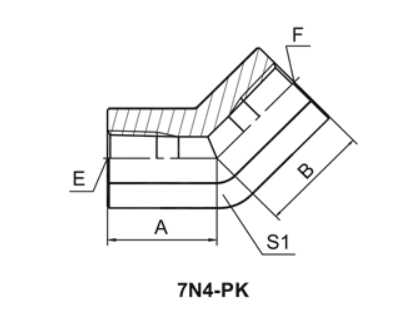

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 7N4-PK 45° ELBOW NPT FEMALE
PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E | F | A | B | S1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N4-02PK | Z1/8"X27 | Z1/8"X27 | 18.5 | 18.5 | 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N4-04PK | Z1/4"X18 | Z1/4"X18 | 20 | 20 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N4-06PK | Z3/8"X18 | Z3/8"X18 | 25 | 25 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N4-08PK | Z1/2"X14 | Z1/2"X14 | 27.5 | 27.5 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N4-12PK | Z3/4"X14 | Z3/4"X14 | 31.5 | 31.5 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7N4-16PK | Z1"X11.5 | Z1"X11.5 | 37.5 | 37.5 | 41 |
