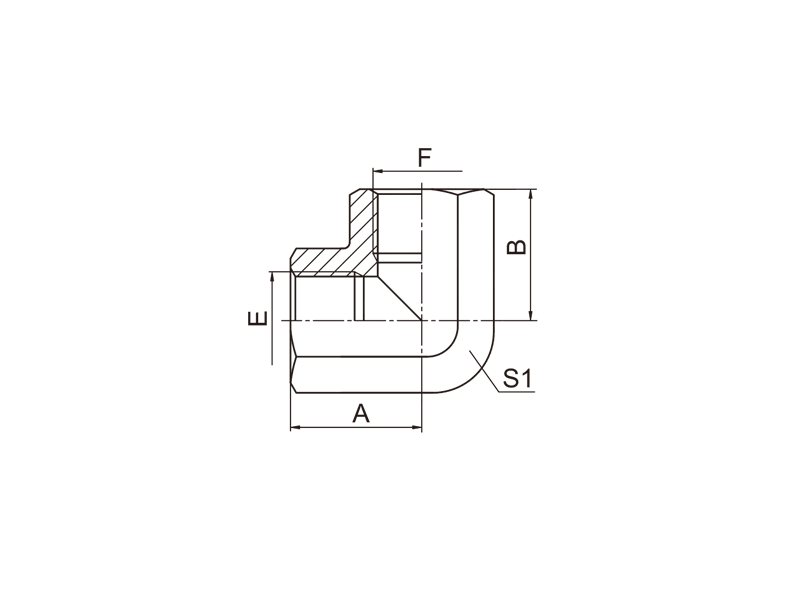

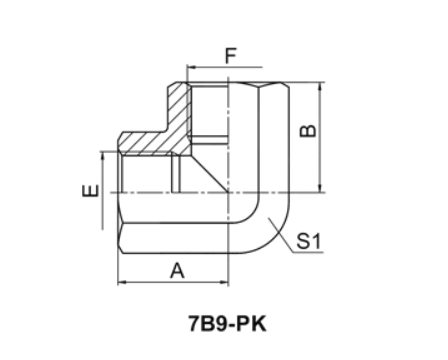

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 7B9-PK 90°BSP FEMALE ISO 1179
PART NO. | THREAD | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||
E | F | A | B | S1 | ||||||||||||||||||||||||||||||||||||||
7B9-02PK | G1/8"X28 | G1/8"X28 | 20 | 20 | 16 | |||||||||||||||||||||||||||||||||||||
7B9-04PK | G1/4"X19 | G1/4"X19 | 22.5 | 22.5 | 19 | |||||||||||||||||||||||||||||||||||||
7B9-06PK | G3/8"X19 | G3/8"X19 | 26 | 26 | 24 | |||||||||||||||||||||||||||||||||||||
7B9-08PK | G1/2"X14 | G1/2"X14 | 31 | 31 | 27 | |||||||||||||||||||||||||||||||||||||
7B9-12PK | G3/4"X14 | G3/4"X14 | 34 | 34 | 33 | |||||||||||||||||||||||||||||||||||||
7B9-16PK | G1"X11 | G1"X11 | 42 | 42 | 41 | |||||||||||||||||||||||||||||||||||||
7B9-20PK | G1.1/4"X11 | G1.1/4"X11 | 48 | 48 | 50 | |||||||||||||||||||||||||||||||||||||
7B9-24PK | G1.1/2"X11 | G1.1/2"X11 | 53 | 53 | 60 | |||||||||||||||||||||||||||||||||||||
7B9-32PK | G2"X11 | G2"X11 | 62 | 62 | 70 |
