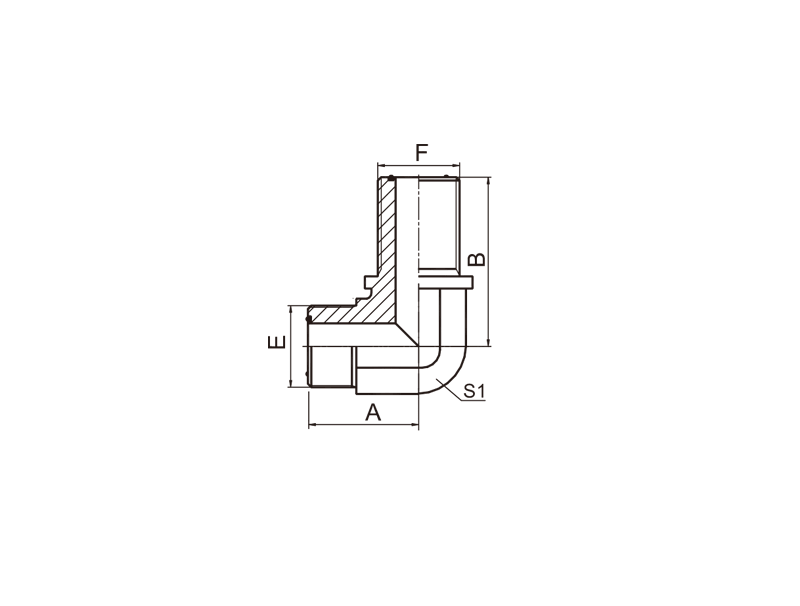

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 6F9 90° ELBOW ORFS MALE O-RING BULKHEAD
PART NO. | THREAD | O-RING | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E | F | E END | F END | A | B | S1 | S2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6F9-04 | 9/16"X18 | 9/16"X18 | O011 | O011 | 23 | 47 | 14 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6F9-06 | 11/16"X16 | 11/16"X16 | O012 | O012 | 27.5 | 52 | 19 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6F9-08 | 13/16"X16 | 13/16"X16 | O014 | O014 | 31 | 55.5 | 22 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6F9-10 | 1"X14 | 1"X14 | O016 | O016 | 36.5 | 63 | 27 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6F9-12 | 1.3/16"X12 | 1.3/16"X12 | O018 | O018 | 38.5 | 67.2 | 30 | 38 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6F9-16 | 1.7/16"X12 | 1.7/16"X12 | O021 | O021 | 44.5 | 71.2 | 36 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6F9-20 | 1.11/16"X12 | 1.11/16"X12 | O025 | O025 | 47.5 | 75.5 | 41 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6F9-24 | 2"X12 | 2"X12 | O029 | O029 | 53.5 | 79.5 | 50 |
60 |

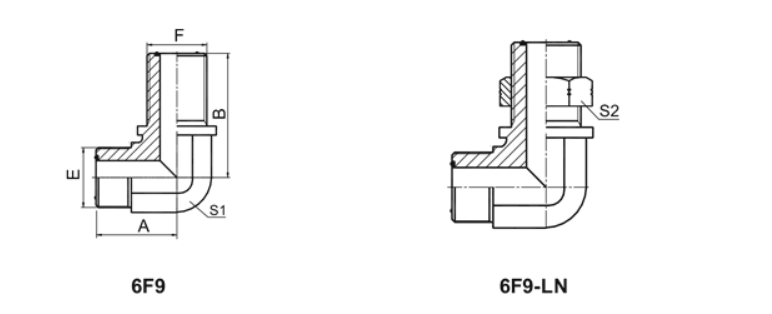

Note: In case if you are interested to order the adapter with lock nut,please insert suffix “LN”after our part no.,for example 6F9-16LN. The lock nut no. is 8F.
