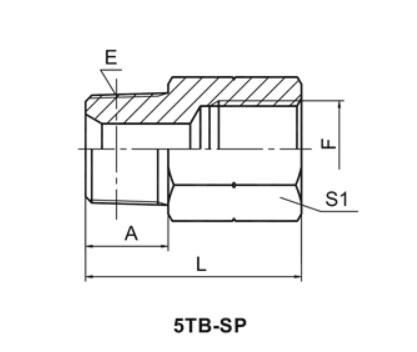

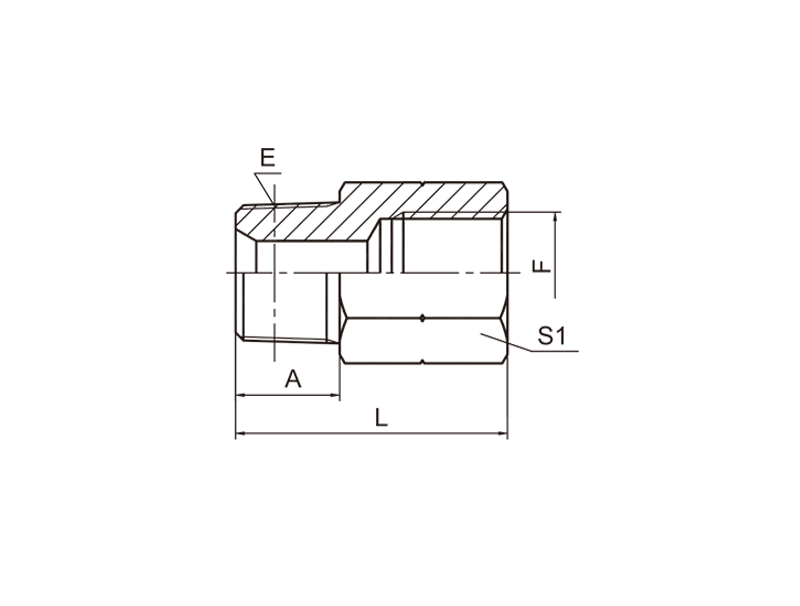

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 5TB-SP BSPT MALE/BSP FEMALE
PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E | F | A | L | S1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-02-04SP | R1/8"X28 | G1/4"X19 | 10 | 31.5 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-04-06SP | R1/4"X19 | G3/8"X19 | 14.5 | 38.5 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-04SP | R1/4"X19 | G1/4"X19 | 14.5 | 35 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-06-04SP | R3/8"X19 | G1/4"X19 | 15 | 36 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-06-08SP | R3/8"X19 | G1/2"X14 | 15 | 43 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-06-12SP | R3/8"X19 | G3/4"X14 | 15 | 44 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-06SP | R3/8"X19 | G3/8"X19 | 15 | 39 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-08-06SP | R1/2"X14 | G3/8"X19 | 20 | 44 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-08-12SP | R1/2"X14 | G3/4"X14 | 20 | 50 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-08-16SP | R1/2"X14 | G1"X11 | 20 | 54.5 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-08SP | R1/2"X14 | G1/2"X14 | 20 | 48 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-12-08SP | R3/4"X14 | G1/2"X14 | 20 | 48 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-12-16SP | R3/4"X14 | G1"X11 | 20 | 54.5 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-12SP | R3/4"X14 | G3/4"X14 | 20 | 49 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-16-12SP | R1"X11 | G3/4"X14 | 25.5 | 55 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-16-20SP | R1"X11 | G1.1/4"X11 | 25.5 | 61.5 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-16SP | R1"X11 | G1"X11 | 25.5 | 60 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-20-08SP | R1.1/4"X11 | G1/2"X14 | 26.5 | 39 | 46 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-20-12SP | R1.1/4"X11 | G3/4"X14 | 26.5 | 39 | 46 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-20-24SP | R1.1/4"X11 | G1.1/2"X11 | 26.5 | 63 | 55 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-20SP | R1.1/4"X11 | G1.1/4"X11 | 26.5 | 61.5 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-24-16SP | R1.1/2"X11 | G1"X11 | 26.5 | 40.5 | 55 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-24-20SP | R1.1/2"X11 | G1.1/4"X11 | 26.5 | 61 | 55 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-24-32SP | R1.1/2"X11 | G2"X11 | 26.5 | 63.5 | 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-24SP | R1.1/2"X11 | G1.1/2"X11 | 26.5 | 63 | 55 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5TB-32-24SP | R2"X11 | G1.1/2"X11 | 30 | 45 | 65 |
