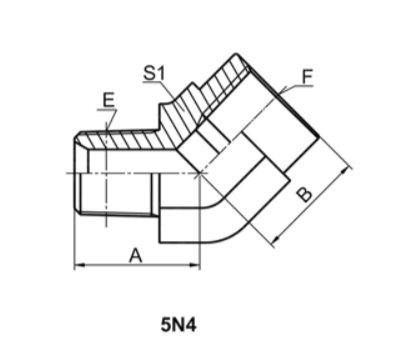

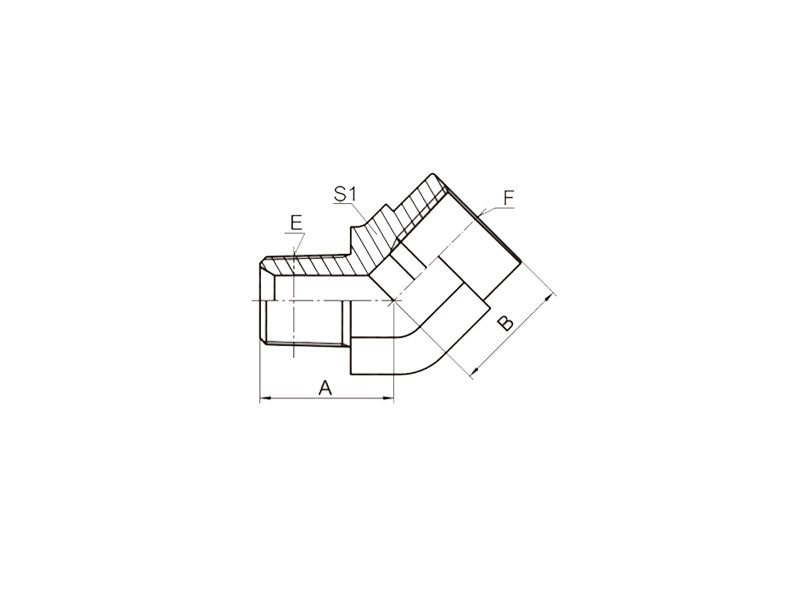

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 5N4 45° ELBOW NPT MALE / NPT FEMALE
PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E | F | A | B | S1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5N4-02 | Z1/8"X27 | Z1/8"X27 | 19 | 17 | 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5N4-04 | Z1/4"X18 | Z1/4"X18 | 22 | 20 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5N4-06 | Z3/8"X18 | Z3/8"X18 | 27 | 19 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5N4-08 | Z1/2"X14 | Z1/2"X14 | 31.7 | 28 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5N4-12 | Z3/4"X14 | Z3/4"X14 | 36.5 | 30 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5N4-16 | Z1"X11.5 | Z1"X11.5 | 42.5 | 37.5 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5N4-20 | Z1.1/4"X11.5 | Z1.1/4"X11.5 | 44 | 30 | 48 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5N4-24 | Z1.1/2"X11.5 | Z1.1/2"X11.5 | 51 | 36 | 63 |
