Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 4HN METRIC MALE L-SERIES HOLLOW HEX PLUG ISO 6149-3

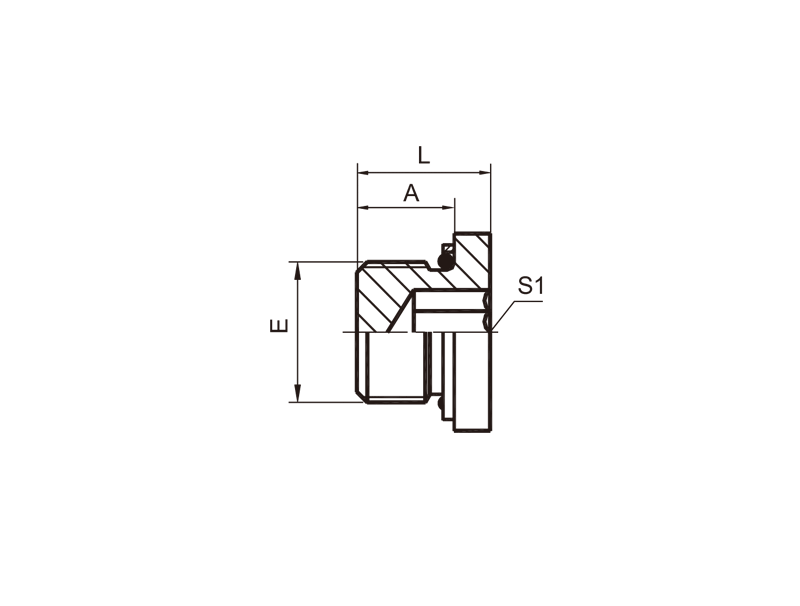

PART NO. | THREAD | O形圈 O-RING | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E | E | A | L | S1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4HN-10 | M10X1 | O08.1X1.6 | 8.5 | 11.5 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4HN-12 | M12X1.5 | O09.3X2.4 | 11 | 14 | 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4HN-14 | M14X1.5 | O11.3X2.4 | 11 | 14 | 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4HN-16 | M16X1.5 | O13.3X2.4 | 11.5 | 14 | 8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4HN-18 | M18X1.5 | O15.3X2.4 | 12.5 | 15.5 | 8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4HN-22 | M22X1.5 | O19.3X2.4 | 13 | 16 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4HN-27 | M27X2 | O23.5X3.0 | 16 | 19 | 12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4HN-33 | M33X2 | O29.5X3.0 | 16 | 20 | 17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4HN-42 | M42X2 | O38.5X3.0 | 16 | 22 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4HN-48 | M48X2 | O44.5X3.0 | 17.5 | 21.5 | 24 |
