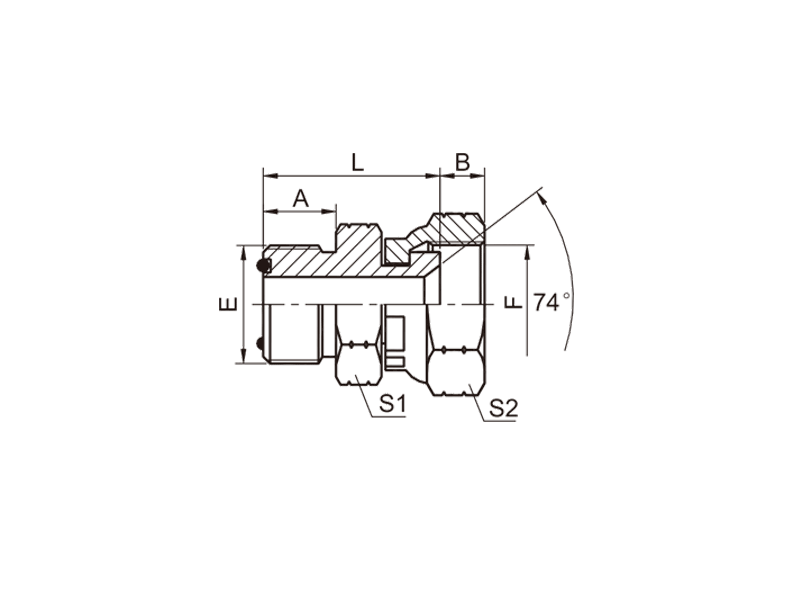

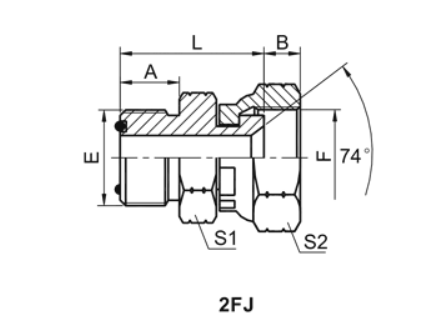

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 2FJ ORFS MALE/JIC FEMALE 74°SEAT
PART NO. | THREAD | O-RING | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E | F | E END | A | B | L | S1 | S2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-04 | 9/16X18 | 7/16"X20 | O011 | 10 | 9 | 24 | 17 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-04-06 | 9/16X18 | 9/16X18 | O011 | 10 | 10.5 | 25 | 17 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-06-04 | 11/16"X16 | 7/16"X20 | O012 | 11.2 | 9 | 25.5 | 19 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-06 | 11/16"X16 | 9/16"X18 | O012 | 11.2 | 10.5 | 26 | 19 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-06-08 | 11/16"X16 | 3/4"X16 | O012 | 11.2 | 10.5 | 30 | 19 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-08-06 | 13/16"X16 | 9/16"X18 | O014 | 13 | 10.5 | 28 | 22 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-08 | 13/16"X16 | 3/4"X16 | O014 | 13 | 10.5 | 31.5 | 22 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-08-10 | 13/16"X16 | 7/8"X14 | O014 | 13 | 12 | 34 | 22 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-10-08 | 1"X14 | 3/4"X16 | O016 | 15.5 | 10.5 | 36 | 27 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-10 | 1"X14 | 7/8"X14 | O016 | 15.5 | 12 | 36.5 | 27 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-10-12 | 1"X14 | 1.1/16"X12 | O016 | 15.5 | 15 | 39 | 27 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-12-10 | 1.3/16"X12 | 7/8"X14 | O018 | 17 | 12 | 39 | 32 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-12 | 1.3/16"X12 | 1.1/16"X12 | O018 | 17 | 15 | 40.5 | 32 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-12-16 | 1.3/16"X12 | 1.5/16"X12 | O018 | 17 | 16 | 40.5 | 32 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-16-12 | 1.7/16"X12 | 1.1/16"X12 | O021 | 17.5 | 15 | 41 | 38 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-16 | 1.7/16"X12 | 1.5/16"X12 | O021 | 17.5 | 16 | 41 | 38 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-20 | 1.11/16"X12 | 1.5/8"X12 | O025 | 17.5 | 17 | 47.5 | 46 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2FJ-24 | 2"X12 | 1.7/8"X12 | O029 | 17.5 | 20 | 50 | 55 | 55 |
