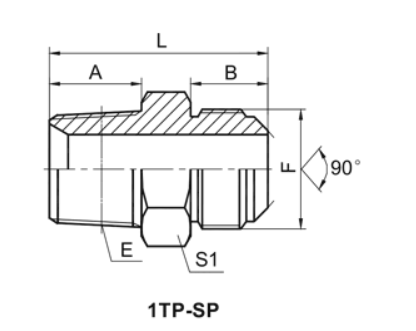

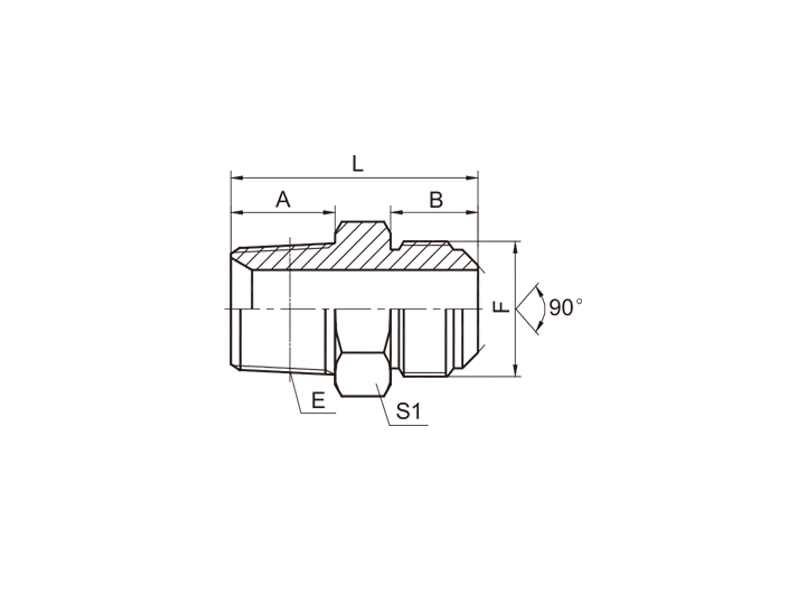

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 1TP-SP BSPT MALE/SAE MALE 90° CONE
PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E | F | A | B | L | S1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1TP-04SP | R1/4"X19 | 7/16"X20 | 14.5 | 12.7 | 33 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1TP-04-06SP | R1/4"X19 | 5/8"X18 | 14.5 | 15.7 | 36 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1TP-06SP | R3/8"X19 | 5/8"X18 | 15 | 15.7 | 37 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1TP-06-10SP | R3/8"X19 | 7/8"X14 | 15 | 22.4 | 45.5 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1TP-08SP | R1/2"X14 | 3/4"X16 | 20 | 19 | 46.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1TP-08-06SP | R1/2"X14 | 5/8"X18 | 20 | 15.7 | 43.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1TP-08-10SP | R1/2"X14 | 7/8"X14 | 20 | 22.4 | 50 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1TP-08-12SP | R1/2"X14 | 1.1/16"X14 | 20 | 25.4 | 55 | 30 |
