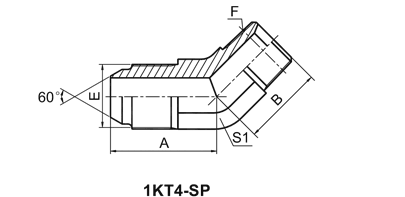

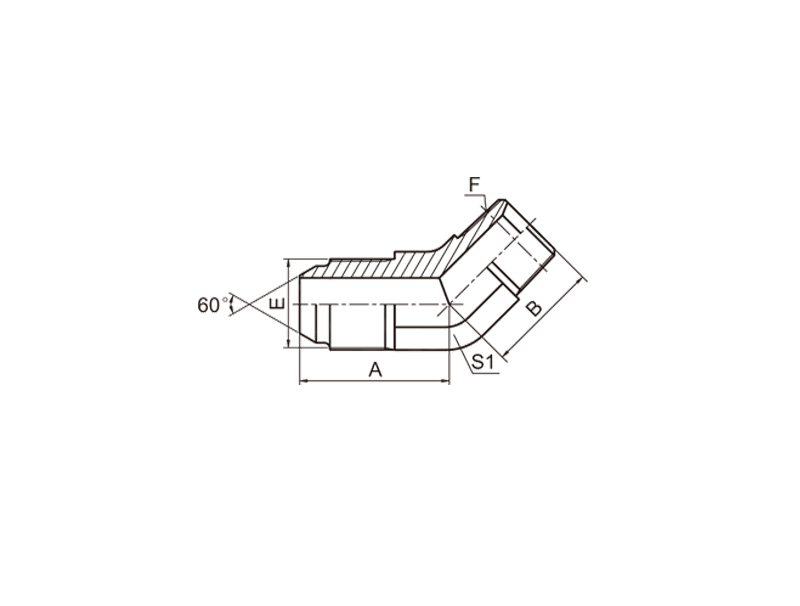

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 1KT4-SP 45°JIS METRIC MALE 60°CONE/BSPT MALE
PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E | F | A | B | S1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1KT4-14-04SP | M14X1.5 | R1/4"X19 | 25 | 21 | 14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1KT4-14-06SP | M14X1.5 | R3/8"X19 | 25.5 | 23 | 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1KT4-16-06SP | M16X1.5 | R3/8"X19 | 26 | 23 | 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1KT4-18-06SP | M18X1.5 | R3/8"X19 | 28 | 24 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1KT4-20-06SP | M20X1.5 | R3/8"X19 | 30 | 24 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1KT4-22-06SP | M22X1.5 | R3/8"X19 | 31 | 25 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1KT4-22-08SP | M22X1.5 | R1/2"X14 | 31 | 30 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1KT4-24-08SP | M24X1.5 | R1/2"X14 | 33 | 29.5 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1KT4-24-12SP | M24X1.5 | R3/4"X14 | 34 | 30.5 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1KT4-30-12SP | M30X1.5 | R3/4"X14 | 39 | 31.5 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1KT4-33-16SP | M33X1.5 | R1"X11 | 43.5 | 38 | 33 |
