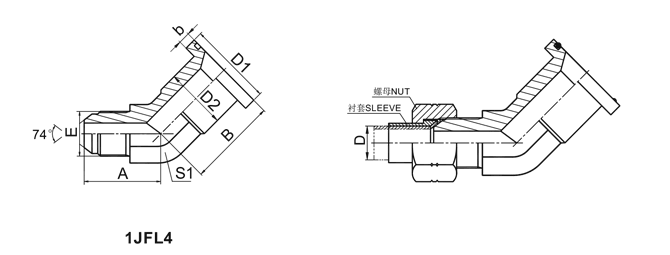

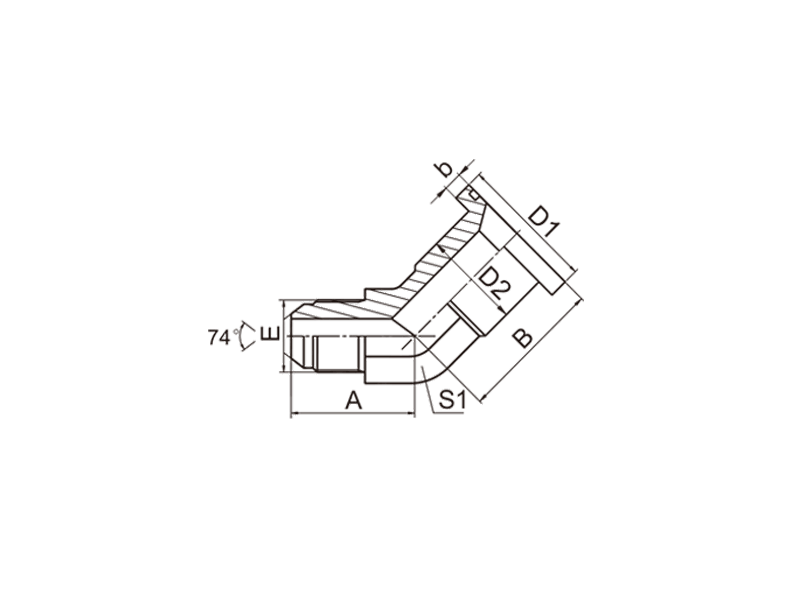

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 1JFL4 45°ELBOW JIC MALE 74°CONE / L-SERIES FLANGE ISO 6162-1
PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E | FLANGE SIZE | O RING | A | B | b | D1 | D2 | S1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1JFL4-08 | 3/4"X16 | 1/2" | O210 | 27 | 37 | 6.73 | 30.2 | 24 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1JFL4-10-08 | 7/8"X14 | 1/2" | O210 | 31 | 37 | 6.73 | 30.2 | 24 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1JFL4-10-12 | 7/8"X14 | 3/4" | O214 | 32 | 40.1 | 6.73 | 38.1 | 31.7 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1JFL4-12 | 1.1/16"X12 | 3/4" | O214 | 35.5 | 40.1 | 6.73 | 38.1 | 31.7 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1JFL4-12-16 | 1.1/16"X12 | 1" | O219 | 37.5 | 47 | 8 | 44.4 | 38 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1JFL4-16 | 1.5/16"X12 | 1" | O219 | 38.5 | 47 | 8 | 44.4 | 38 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1JFL4-16-12 | 1.5/16"X12 | 3/4" | O214 | 38.5 | 42 | 6.73 | 38.1 | 31.7 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1JFL4-16-20 | 1.5/16"X12 | 1.1/4" | O222 | 42 | 51.8 | 8 | 50.8 | 43 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1JFL4-20 | 1.5/8"X12 | 1.1/4" | O222 | 43.5 | 51.8 | 8 | 50.8 | 43 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1JFL4-20-16 | 1.5/8"X12 | 1" | O219 | 43 | 51 | 8 | 44.4 | 38 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1JFL4-20-24 | 1.5/8"X12 | 1.1/2" | O225 | 46 | 60.5 | 8 | 60.3 | 50 | 48 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1JFL-24-20 | 1.7/8"X12 | 1.1/4" | O222 | 49 | 54 | 8 | 50.8 | 43 | 48 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1JFL4-24 | 1.7/8"X12 | 1.1/2" | O225 | 49 | 60.5 | 8 | 60.3 | 50 | 48 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1JFL4-32 | 2.1/2"X12 | 2" | O228 | 58 | 76.2 | 9.53 | 71.4 | 62 | 63 |
