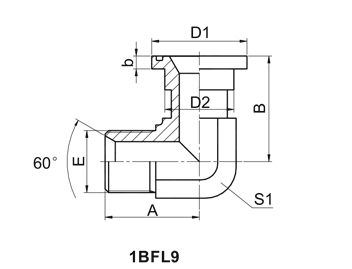

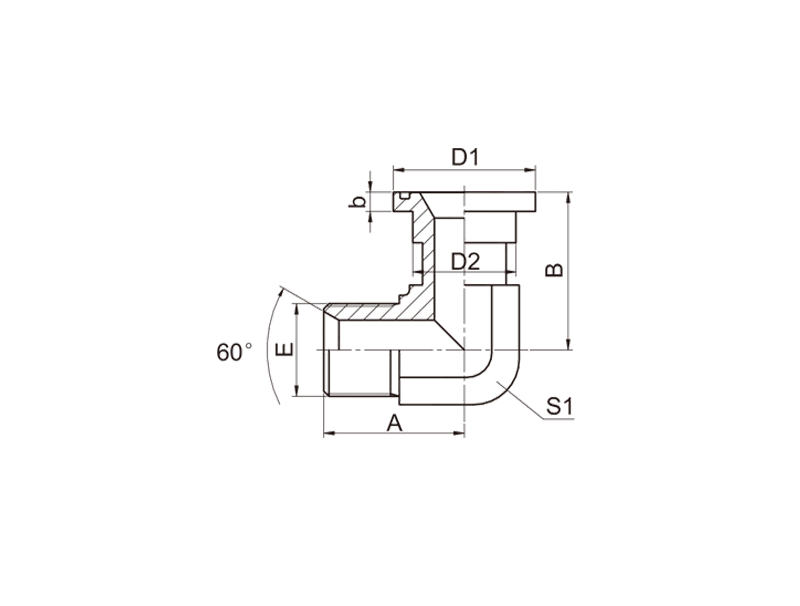

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 1BFL9 90°BSP MALE 60°CONE SEAT/SAE FLANGE 3000PSI
| PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | FLANGE SIZE | O RING | A | B | b | D1 | D2 | S1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1BFL9-08 | G1/2"X14 | 1/2" | O210 | 34.5 | 46 | 6.73 | 30.2 | 24 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1BFL9-12 | G3/4"X14 | 3/4" | O214 | 40 | 54.1 | 6.73 | 38.1 | 31.7 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1BFL9-16 | G1"X11 | 1" | O219 | 46 | 60.2 | 8 | 44.4 | 38 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1BFL9-20 | G1.1/4"X11 | 1.1/4" | O222 | 50.5 | 66.5 | 8 | 50.8 | 43 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1BFL9-24 | G1.1/2"X11 | 1.1/2" | O225 | 57.5 | 79.3 | 8 | 60.3 | 50 | 48 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HYDRAULIC 1BFL BSP MALE 60°CONE SEAT/ SAE FLANGE 3000PSI
HYDRAULIC 1BFS BSP MALE 60°CONE SEAT/SAE FLANGE 6000PSI
HYDRAULIC 1BFS9 90°BSP MALE 60°CONE SEAT/SAE FLANGE 6000PSI
HYDRAULIC 1CFL METRIC MALE BITE TYPE / L-SERIES FLANGE ISO 6162-1
HYDRAULIC 1DFS METRIC MALE BITE TYPE / H-SERIES FLANGE ISO 6162-2
HYDRAULIC 1CFL9 90°ELBOW METRIC MALE BITE TYPE / L-SERIES FLANGE ISO 6162-1
