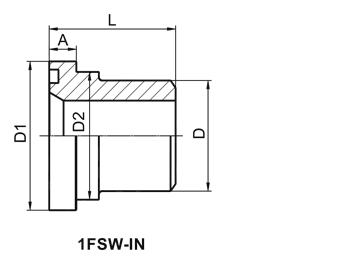

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials：stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 1FSW-IN SAE FLANGE 6000 PSI/INCH WELD TUBE
| PART NO. |
O RING |
DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FLANGE SIZE | WELD TUBE O.D D | A | D1 | D2 | L | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FSW-12IN | 3/4" | 3/4" | O214 | 8.9 | 41.3 | 32 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FSW-16IN | 1" | 1" | O219 | 9.6 | 47.6 | 38 | 37 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FSW-20IN | 1.1/4" | 1.1/4" | O222 | 10.4 | 54 | 44 | 42 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FSW-20-16IN | 1.1/4" | 1" | O222 | 10.4 | 54 | 44 | 43 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FSW-24IN | 1.1/2" | 1.1/2" | O225 | 12.7 | 63.5 | 51 | 45 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1FSW-32IN | 2" | 2" | O228 | 12.7 | 79.4 | 67 | 45 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HYDRAULIC 1BFL BSP MALE 60°CONE SEAT/ SAE FLANGE 3000PSI
HYDRAULIC 1BFL9 90°BSP MALE 60°CONE SEAT/SAE FLANGE 3000PSI
HYDRAULIC 1BFS BSP MALE 60°CONE SEAT/SAE FLANGE 6000PSI
HYDRAULIC 1BFS9 90°BSP MALE 60°CONE SEAT/SAE FLANGE 6000PSI
HYDRAULIC 1CFL METRIC MALE BITE TYPE / L-SERIES FLANGE ISO 6162-1
HYDRAULIC 1DFS METRIC MALE BITE TYPE / H-SERIES FLANGE ISO 6162-2
