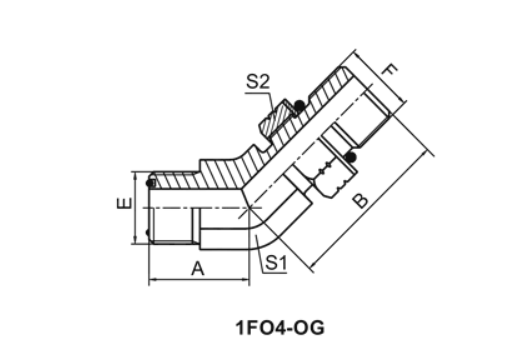

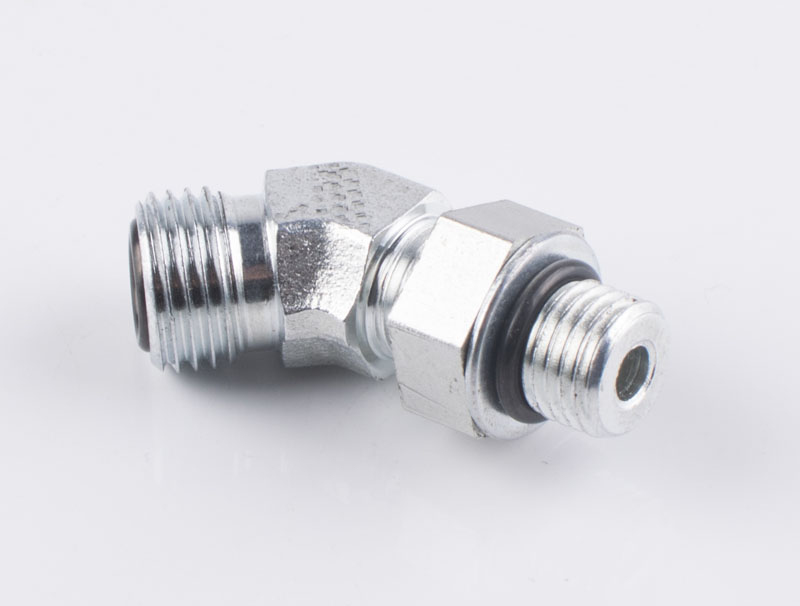

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 1FO4-OG 45° ELBOW ORFS MALE O-RING/SAE O-RING BOSS S-SERIES ISO 11926-2
PART NO. | THREAD | O-RING | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E | F | E END | F END | A | B | S1 | S2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-04OG | 9/16"X18 | 7/16"X20 | O011 | O904 | 18.3 | 26 | 14 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-04-06OG | 9/16"X18 | 9/16"X18 | O011 | O906 | 18.3 | 28 | 14 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-06-04OG | 11/16"X16 | 7/16"X20 | O012 | O904 | 20.5 | 27.3 | 19 | 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-06OG | 11/16"X16 | 9/16"X18 | O012 | O906 | 20.5 | 29.5 | 19 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-06-08OG | 11/16"X16 | 3/4"X16 | O012 | O908 | 20.5 | 32.5 | 19 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-08-06OG | 13/16"X16 | 9/16"X18 | O014 | O906 | 24 | 30.8 | 22 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-08OG | 13/16"X16 | 3/4"X16 | O014 | O908 | 24 | 34 | 22 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-08-10OG | 13/16"X16 | 7/8"X14 | O014 | O910 | 24 | 39.5 | 22 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-08-12OG | 13/16"X16 | 1.1/16"X12 | O014 | O912 | 25.5 | 44 | 27 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-10-08OG | 1"X14 | 3/4"X16 | O016 | O908 | 28 | 34 | 27 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-10OG | 1"X14 | 7/8"X14 | O016 | O910 | 28 | 41.5 | 27 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-10-12OG | 1"X14 | 1.1/16"X12 | O016 | O912 | 28 | 44 | 27 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-12-10OG | 1.3/16"X12 | 7/8"X14 | O018 | O910 | 30.7 | 42 | 30 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-12OG | 1.3/16"X12 | 1.1/16"X12 | O018 | O912 | 30.7 | 45.5 | 30 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-12-16OG | 1.3/16"X12 | 1.5/16"X12 | O018 | O916 | 32.5 | 47.9 | 36 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-16-12OG | 1.7/16"X12 | 1.1/16"X12 | O021 | O912 | 33 | 47.9 | 36 | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-16OG | 1.7/16"X12 | 1.5/16"X12 | O021 | O916 | 33 | 47.9 | 36 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-16-20OG | 1.7/16"X12 | 1.5/8"X12 | O021 | O920 | 35.5 | 48.5 | 41 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-20OG | 1.11/16"X12 | 1.5/8"X12 | O025 | O920 | 35.5 | 48.8 | 41 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-20-24OG | 1.11/16"X12 | 1.7/8"X12 | O025 | O924 | 38 | 51 | 48 | 55 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FO4-24OG | 2"X12 | 1.7/8"X12 | O029 | O924 | 39 | 52 | 50 | 55 |
Note: F end is connected with ISO 11926-1 port.
