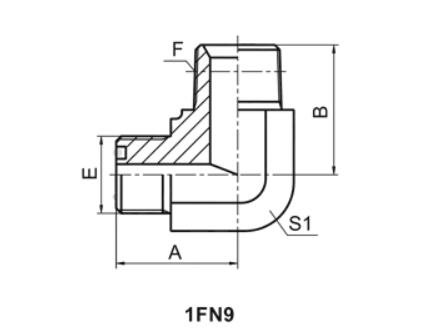

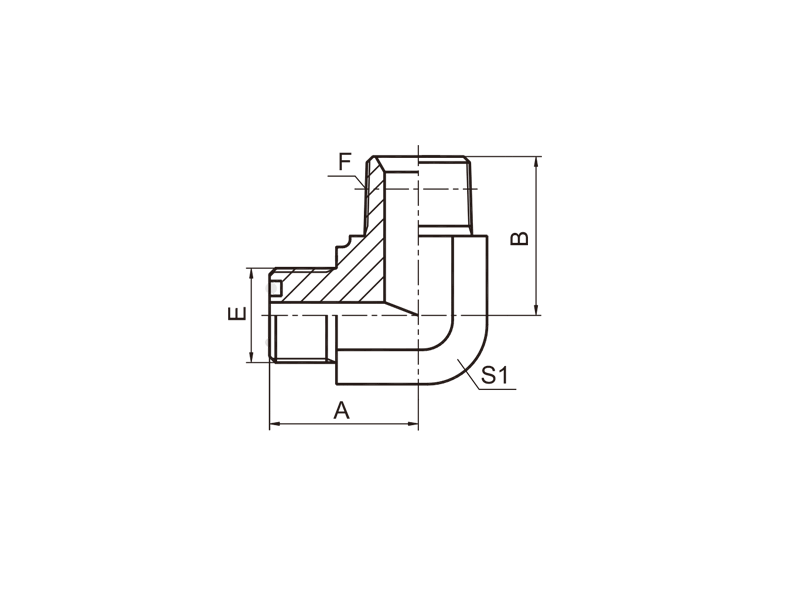

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 1FN9 90° ELBOW ORFS MALE O-RING / NPT MALE
PART NO. | THREAD | O-RING | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E | F | E END | A | B | S1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-04-02 | 9/16X18 | Z1/8"X27 | O011 | 23 | 24 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-04 | 9/16X18 | Z1/4"X18 | O011 | 23 | 25.5 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-06-04 | 11/16"X16 | Z1/4"X18 | O012 | 27 | 28.5 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-06 | 11/16"X16 | Z3/8"X18 | O012 | 27.5 | 31 | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-06-08 | 11/16"X16 | Z1/2"X14 | O012 | 29 | 36.7 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-08-06 | 13/16"X16 | Z3/8"X18 | O014 | 31 | 33.5 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-08 | 13/16"X16 | Z1/2"X14 | O014 | 31 | 37.3 | 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-08-12 | 13/16"X16 | Z3/4"X14 | O014 | 34.5 | 44 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-10-08 | 1"X14 | Z1/2"X14 | O016 | 36.5 | 40 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-10-12 | 1"X14 | Z3/4"X14 | O016 | 36.5 | 44 | 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-12-08 | 1.3/16"X12 | Z1/2"X14 | O018 | 40.3 | 41.5 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-12 | 1.3/16"X12 | Z3/4"X14 | O018 | 41 | 45.5 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-12-16 | 1.3/16"X12 | Z1"X11.5 | O018 | 43 | 50 | 33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-16-12 | 1.7/16"X12 | Z3/4"X14 | O021 | 44.5 | 49 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-16 | 1.7/16"X12 | Z1"X11.5 | O021 | 44.5 | 51.5 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-20-16 | 1.11/16"X12 | Z1"X11.5 | O025 | 47.5 | 54.5 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-20 | 1.11/16"X12 | Z1.1/4"X11.5 | O025 | 47.5 | 54.5 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1FN9-24 | 2"X12 | Z1.1/2"X11.5 | O029 | 53.5 | 61 | 50 |
