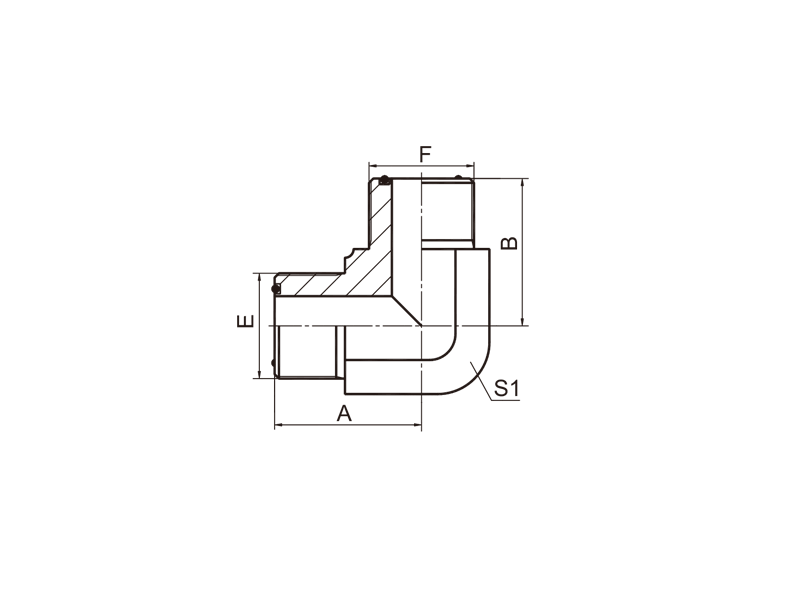

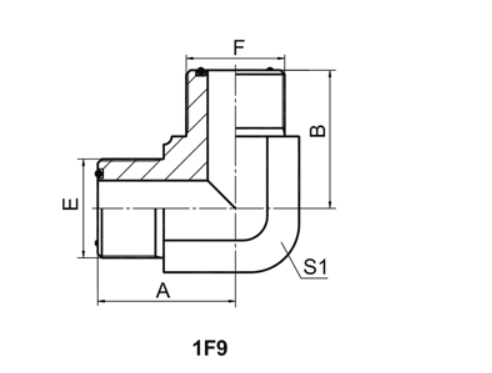

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 1F9 90° ELBOW ORFS MALE O-RING
PART NO. | THREAD | O-RING | DIMENSIONS | ||||||||||||||||||||||||||||||||||||||||
E | F | A | B | S1 | |||||||||||||||||||||||||||||||||||||||
1F9-04 | 9/16"X18 | 9/16"X18 | O011 | O011 | 23 | 23 | 14 | ||||||||||||||||||||||||||||||||||||
1F9-04-06 | 9/16"X18 | 11/16"X16 | O011 | O012 | 25.5 | 27 | 19 | ||||||||||||||||||||||||||||||||||||
1F9-06 | 11/16"X16 | 11/16"X16 | O012 | O012 | 27.5 | 27.5 | 19 | ||||||||||||||||||||||||||||||||||||
1F9-06-08 | 11/16"X16 | 13/16"X16 | O012 | O014 | 29 | 31 | 22 | ||||||||||||||||||||||||||||||||||||
1F9-08 | 13/16"X16 | 13/16"X16 | O014 | O014 | 31 | 31 | 22 | ||||||||||||||||||||||||||||||||||||
1F9-08-12 | 13/16"X16 | 1.3/16"X12 | O014 | O018 | 35.5 | 40.3 | 30 | ||||||||||||||||||||||||||||||||||||
1F9-10 | 1"X14 | 1"X14 | O016 | O016 | 36.5 | 36.5 | 27 | ||||||||||||||||||||||||||||||||||||
1F9-12 | 1.3/16"X12 | 1.3/16"X12 | O018 | O018 | 41 | 41 | 30 | ||||||||||||||||||||||||||||||||||||
1F9-16 | 1.7/16"X12 | 1.7/16"X12 | O021 | O021 | 44.5 | 44.5 | 36 | ||||||||||||||||||||||||||||||||||||
1F9-20 | 1.11/16"X12 | 1.11/16"X12 | O025 | O025 | 47.5 | 47.5 | 41 | ||||||||||||||||||||||||||||||||||||
1F9-24 | 2"X12 | 2"X12 | O029 | O029 | 53.5 | 53.5 | 50 |
