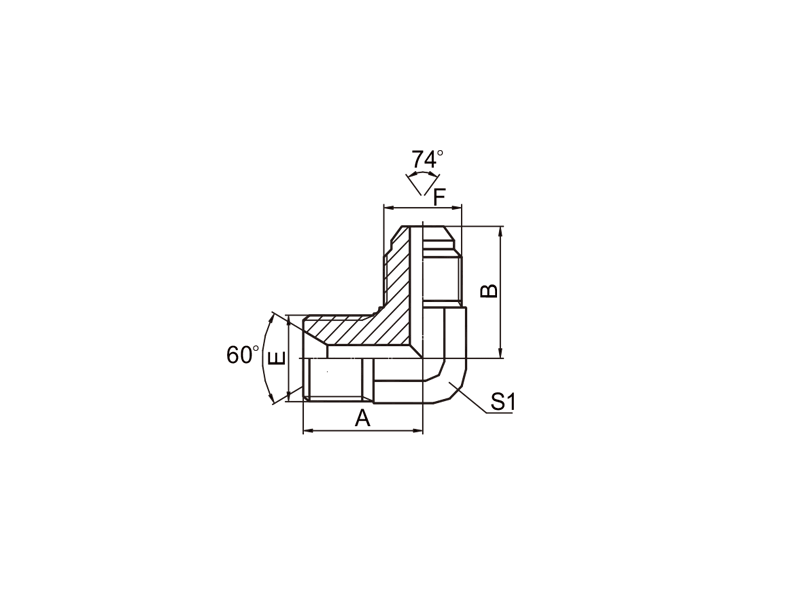

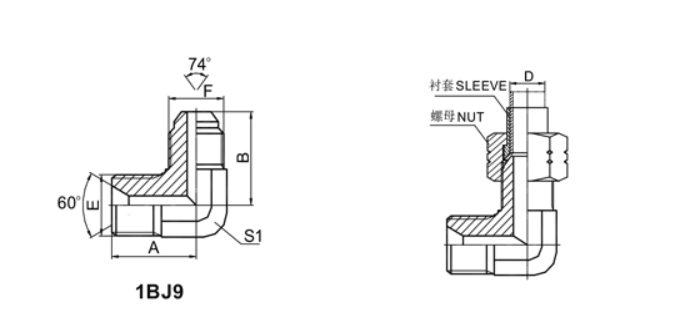

Finished:Zinc plated,Zn-Ni plated,Cr3,Cr6 platedAlternative materials:stainless steel/carbon steel/brassPort of Loading:Shanghai Or NingboMinimum Order Quantity:300Deadline:within 15 days or your request.Customized Service:We are specialized in all kinds of hydraulic hose fittings,adapters,ferrules,flanges,fitting accessoriesHYDRAULIC 1BJ9 90° ELBOW BSP MALE 60° SEAT / JIC MALE 74° CONE
PART NO. | THREAD | DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E | F | A | B | S1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1BJ9-04 | G1/4"X19 | 7/16"X20 | 24.5 | 26.5 | 14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1BJ9-04-05 | G1/4"X19 | 1/2"X20 | 23.5 | 28 | 14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1BJ9-04-06 | G1/4"X19 | 9/16"X18 | 24.5 | 26.9 | 14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1BJ9-06 | G3/8"X19 | 9/16"X18 | 27.5 | 28.5 | 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1BJ9-06-08 | G3/8"X19 | 3/4"X16 | 28.5 | 32 | 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1BJ9-08 | G1/2"X14 | 3/4"X16 | 32.5 | 35 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1BJ9-08-10 | G1/2"X14 | 7/8"X14 | 34.5 | 37.8 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1BJ9-10 | G5/8"X14 | 7/8"X14 | 32.7 | 38.1 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1BJ9-12 | G3/4"X14 | 1.1/16"X12 | 37 | 44.2 | 27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1BJ9-16 | G1"X11 | 1.5/16"X12 | 46 | 49 | 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1BJ9-16-20 | G1"X11 | 1.5/8"X12 | 50.5 | 55.5 | 41 |
